玻璃幕墙光学性能检测

概要：玻璃幕墙的光学性能——即与光(可见光与不可见光)相互作用的能力——直接决定了建筑的室内光环境舒适度、视觉通透性、热能得失以及潜在的光污染影响。因此，玻璃幕墙光学性能检测是一套科学、的评估体系，旨在量化分析玻璃对光辐射的反射、透射与吸收特性，为建筑设计、节能评估、环境合规及既有建筑诊断提供核心数据支撑，是保障建筑品质、实现绿色可持续发展的重要技术环节。

检测范围：单层玻璃幕墙、复层玻璃幕墙、空气夹层玻璃幕墙、真空玻璃幕墙、隔热玻璃幕墙、自洁玻璃幕墙、多层复合玻璃幕墙、可变透光玻璃幕墙等。

玻璃幕墙检测项目：光透射率、紫外线透过率、红外线透过率、反射率、温度传导、声音隔离性能测试、可见光透过率均匀性测试、热传导系数、热阻、热透过率、热辐射、热吸收、热保护性能、热应力、声音隔离性能、声传递损失、声透过率、噪音吸收系数、声波反射、声波传播特性、声波共振、平整度、平整度均匀性、光洁度、缺陷、划痕、污染、斑点等。

检测周期：一般3-7个工作日出具检测报告。

检测费用：请咨询在线工程师或直接拨打咨询电话。

核心检测项目：多维度的光热特性解析

玻璃幕墙的光学性能检测涵盖了对可见光、太阳辐射能以及长波热辐射的综合评估。主要检测项目可归纳为以下几个关键维度：

1. 可见光光学性能检测

此部分关注玻璃如何影响室内的自然采光与视觉连接。

可见光透射比：

简介： 指在标准光源照射下，透过玻璃的可见光光谱通量与入射可见光光谱通量之比。该值直接反映玻璃的通透程度，影响室内照度水平和对外视野。过低的透射比可能导致室内昏暗，需过度依赖人工照明;过高则可能引起眩光。

可见光反射比：

简介： 指在标准光源照射下，被玻璃外表面反射的可见光光谱通量与入射可见光光谱通量之比。这是评估玻璃幕墙外观颜色、亮度及潜在光反射干扰(俗称“光污染”)的核心参数。过高的反射比可能导致对周边建筑、道路及行人的眩光干扰，影响安全和舒适。

2. 太阳光能量性能检测

此部分评估玻璃对太阳辐射(含可见光、紫外线和近红外线)的控制能力，与建筑空调能耗、室内热舒适度直接相关。

太阳光直接透射比：

简介： 指太阳辐射光谱中，直接透过玻璃的能量通量与入射能量通量之比。它是衡量太阳辐射热能进入室内的直接指标。

太阳光直接反射比：

简介： 指太阳辐射光谱中，被玻璃外表面直接反射的能量通量之比。影响建筑外表面得热及对周边环境的热辐射。

太阳光总透射比(又称得热系数，SHGC或g值)：

简介： 这是一个综合性极强的关键参数。指在标准条件下，通过玻璃幕墙单元(包括玻璃及其边框系统)进入室内的太阳总辐射能量(包括直接透射部分和被玻璃吸收后二次向室内传递的热量)与入射太阳总辐射能量之比。g值越低，表明玻璃阻挡太阳辐射热进入室内的能力越强，对降低夏季空调制冷负荷越有利。

遮阳系数：

简介： 在特定领域常用的参数，定义为被测玻璃的太阳光总透射比与3mm厚普通透明平板玻璃的太阳光总透射比(通常取0.87)之比值。其物理意义与g值相似，用于相对衡量玻璃的遮阳效果。

3. 热工与节能性能检测

此部分在光学性能基础上，进一步评估玻璃幕墙的整体保温隔热性能。

传热系数(U值或K值)：

简介： 指在稳定传热条件下，玻璃幕墙单元两侧空气温差为1开尔文(K)时，单位时间内通过单位面积传递的热量。U值越低，表明玻璃幕墙的保温隔热性能越好，对降低冬季采暖负荷和夏季冷量损失越有利。U值的计算或测量需综合考虑玻璃中心区域、边部线性传热及间隔条的影响。

相对热增益：

简介： 一个用于综合衡量夏季性能的参数，它综合考虑了因太阳辐射引起的得热(与SHGC相关)和因室内外温差引起的传热(与U值相关)。适用于评估不同气候区，特别是炎热地区的幕墙性能。

广泛的检测范围：贯穿建筑全生命周期

玻璃幕墙光学性能检测的应用贯穿于产品研发、工程设计、施工验收、既有建筑评估及改造等各个环节，覆盖多样化的玻璃类型与系统。

按玻璃产品类型区分：

单片玻璃与镀膜玻璃： 检测基础玻璃的透射、反射光谱，以及各类阳光控制镀膜(如热反射镀膜)、低辐射镀膜的性能。

中空玻璃与真空玻璃： 作为主流节能构件，需检测其整体的U值、SHGC及可见光参数。重点关注间隔层气体(空气、氩气等)、Low-E膜层位置与数量对综合性能的影响。

夹层玻璃与彩釉玻璃： 在满足安全或装饰要求的同时，检测其光学性能的变化。

新型动态玻璃： 如电致变色玻璃、温致变色玻璃、光致变色玻璃等，需检测其在不同状态(如透明态、着色态)下的动态光学性能范围。

按检测目的与阶段区分：

实验室型式检验： 对玻璃原片或标准化幕墙单元样品进行检测，获取产品的基础性能数据，用于产品认证、设计选型及投标。

现场工程检测： 对已安装上墙的幕墙进行现场测量，验证其实际性能是否与设计相符，是工程验收的重要环节。现场检测通常侧重于反射比(验证外观及光污染)、中空玻璃结露点(验证密封性)等。

既有幕墙诊断与节能改造评估： 对旧有幕墙进行性能检测，评估其当前的光热性能，为改造方案的制定(如贴膜、更换中空玻璃)提供依据。

光反射影响专项评估： 针对特定项目，依据地方标准(如上海、北京等地的建筑玻璃幕墙光反射限制规范)，系统检测和分析幕墙在特定时间、特定朝向对周边敏感目标(如住宅、道路、学校)的光反射强度、照射时长与照射区域，编制评估报告以通过规划审批。

科学的检测方法：标准化与专业化操作

依据国内外标准(如中国GB/T 2680、GB 50411，国际ISO 9050、ISO 10292，美国NFRC标准系列等)，主要采用以下方法：

实验室光谱法(核心方法)：

简介： 这是获取玻璃光学性能基础参数最、最权威的方法。使用紫外/可见/近红外分光光度计测量玻璃样品在特定波长范围内的光谱透射比和光谱反射比数据。结合标准太阳辐射光谱函数(如ISO 9845-1)和标准光源光谱函数(如CIE D65光源)，通过加权积分计算，可得到可见光透射比、反射比以及太阳光直接透射比、反射比等关键参数。SHGC和U值则通常通过光谱数据结合标准计算公式(如ISO 15099)计算得出，或通过热箱法直接测量。

实验室热箱法(用于直接测量U值和SHGC)：

简介： 分为防护热箱法和标定热箱法。将幕墙试件安装在热箱体之间，一侧为冷腔(模拟室外)，另一侧为热腔(模拟室内)。在冷热腔建立稳定温差，并利用太阳辐射模拟器照射试件外表面，通过精密测量为维持腔体温度稳定所需的加热或制冷功率，直接计算出试件的传热系数和太阳得热系数。该方法结果直观，是验证计算值和测量复杂构件(如带有窗框的幕墙单元)的有效手段。

现场检测法：

现场反射比测量： 简介：使用便携式光谱辐射计或专用反射比测定仪，在特定几何条件下(通常为入射角30°或镜面反射角)，直接测量已安装幕墙玻璃表面的可见光反射比，与设计限值进行比对。

现场红外热成像法(辅助检测)： 简介：使用红外热像仪扫描幕墙表面，通过温度分布图像，间接诊断是否存在因密封失效导致的中空玻璃结露、隔热条失效或热桥等问题，这些缺陷会影响整体的热工性能。

现场光反射模拟与分析： 简介：结合幕墙几何尺寸、玻璃实测反射比数据、建筑所在地理位置、时间及朝向，利用专业软件(如Ecotect, Radiance等)进行光线追踪模拟，计算并可视化其对周边环境的光照影响。

精密的检测仪器：性能数据的基石

专业、高精度的仪器是确保检测结果准确可靠的根本保障。

核心光谱测量仪器：

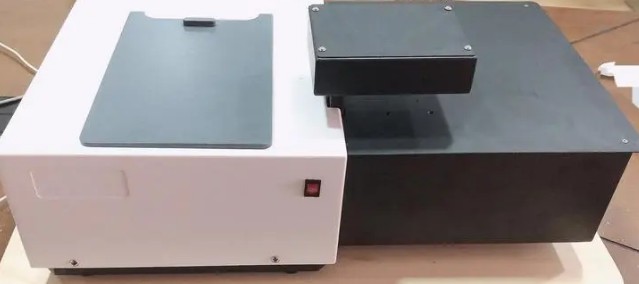

紫外/可见/近红外分光光度计：

简介： 实验室检测的核心设备。配备积分球附件，可测量样品在紫外、可见光至近红外波段(如300nm至2500nm)的光谱透射比和反射比。其精度和稳定性直接决定最终计算参数的准确性。

热工性能测量仪器：

防护热箱/标定热箱测试系统：

简介： 大型、精密的实验室设备系统。包含密封良好的冷热箱体、高精度温控系统、功率测量系统、太阳辐射模拟器等。用于直接测量幕墙试件的U值和SHGC，是公认的权威测试方法。

现场检测仪器：

便携式光谱辐射计/光泽度计/反射比测定仪：

简介： 专为现场快速测量设计。可在建筑工地或既有建筑外立面上，对玻璃表面的可见光反射比进行快速、无损测量，操作简便，数据即时可得。

红外热像仪：

简介： 将物体表面的红外辐射分布转换为可视化的热图像。用于现场排查幕墙的热缺陷，如中空玻璃失效、保温层缺失、结构性热桥等，是性能诊断的有力工具。

玻璃幕墙光学性能检测方法及部分仪器设备：

　　测试方法

　　光谱法：通过光谱分析仪测量玻璃幕墙对不同波长光的透过率和反射率。

　　热传导法：利用热传导仪器测量玻璃幕墙的温度传导性能。

　　声学测试法：使用声学测试设备对玻璃幕墙进行声音隔离性能的评估。

　　视觉检查法：使用光学显微镜观察玻璃幕墙的表面质量和均匀性。

　　相关仪器设备

　　光谱分析仪：用于测量光透射率、紫外线透过率、红外线透过率等。

　　反射光度计：用于测量玻璃幕墙的反射率。

　　热传导仪器：用于测量玻璃幕墙的温度传导性能。

　　声学测试设备：用于评估玻璃幕墙的声音隔离性能。

　　光学显微镜：用于观察和评估玻璃幕墙的表面质量和均匀性。

参考标准

　　GB/T 18091-2015 玻璃幕墙光热性能

　　玻璃幕墙相关标准

　　JGJ/T 413-2019 玻璃幕墙粘结可靠性检测评估技术标准(附条文说明)

　　ISO DIS 12631-2010 玻璃幕墙的热工性能 热传递系数的计算

　　GB/T 39525-2020 玻璃幕墙面板牢固度检测方法

　　GB/T 30594-2014 双层玻璃幕墙热性能检测 示踪气体法

　　GB/T 34554-2017 建筑玻璃幕墙粘接结构可靠性试验方法

　　GB/T 29908-2013 玻璃幕墙和门窗抗爆炸冲击波性能分级及检测方法

　　以上是关于玻璃幕墙光学性能检测相关的简单介绍，具体试验/检测周期、方法和步骤以与工程师沟通为准。北检研究院将持续跟进新的技术和标准，工程师会根据不同产品类型的特点，选取相应的检测项目和方法，以最大程度满足客户的需求和市场的要求。
