叠合板性能检测

摘要：叠合板是装配式建筑体系中的关键构件，采用预制混凝土底板与现场浇筑混凝土层相结合的双层结构形式。这种创新构造兼具预制构件质量可控和现浇结构整体性好的双重优势，已成为现代建筑工业化发展的重要技术路径。叠合板性能检测是通过系统化的测试方法，对预制底板与现浇层协同工作性能、结构安全性、耐久性及施工质量进行全面评估的专业技术活动。

服务项目：强度、抗压性能、抗拉强度、弯曲性能、温湿度影响、防火性能、导热性能、吸声性能、导电性能、耐腐蚀性能、疲劳性能、尺寸稳定性、粘接强度、拉伸强度、防水性能测试等。

服务范围：钢木叠合板、铝塑板、石膏板、纤维水泥板、蜂窝板、碳纤维复合板、玻璃钢板、亚克力复合板、聚酯纤维板、胶合板、钛合金复合板、铝镁锰板、汽车铝合金板、航空航天复合板、纤维板等。

检测周期：一般3-7个工作日出具检测报告。

检测费用：请咨询在线工程师或直接拨打咨询电话。

主要检测项目详解

1. 结构性能检测

结构性能是叠合板最基本的技术指标，直接关系到建筑安全。主要检测内容包括：

抗弯承载力测试：评估叠合板在竖向荷载作用下的极限承载能力，通过分级加载至破坏，记录荷载-挠度曲线和破坏形态

抗剪性能测试：重点检测预制底板与现浇层之间的界面抗剪能力，包括直剪试验和斜剪试验两种方法

刚度与变形性能：测量叠合板在正常使用极限状态下的挠度变形，验证其刚度是否满足设计要求

裂缝控制能力：观测不同荷载级别下裂缝的开展宽度、分布形态和发展趋势，评估叠合板的抗裂性能

2. 界面连接性能检测

界面连接质量是决定叠合板整体工作性能的关键因素，主要包括：

界面粗糙度评定：采用灌砂法、轮廓仪测量或数字图像处理技术，量化预制底板表面的粗糙程度

界面粘结强度测试：通过拉拔试验或剪切试验，直接测量界面粘结强度值

抗剪键性能评估：针对设置抗剪键的叠合板，专门测试抗剪键的传力效率和破坏模式

新旧混凝土结合质量：通过钻芯取样、超声波检测等方法，评估现浇混凝土与预制底板结合的密实程度

3. 材料性能检测

混凝土强度检测：分别测试预制底板混凝土和现浇层混凝土的抗压强度、抗拉强度

钢筋性能测试：检测桁架钢筋、受力钢筋的力学性能，包括屈服强度、抗拉强度、伸长率等

连接件性能评估：测试叠合板中预埋件、吊装件、连接件的承载力与耐久性

混凝土耐久性指标：包括氯离子渗透系数、碳化深度、抗冻等级等长期性能参数

4. 耐久性能检测

冻融循环试验：模拟寒冷地区环境，评估叠合板在冻融作用下的性能退化情况

氯离子侵蚀试验：测试叠合板在盐雾环境中的抗腐蚀能力，特别是对钢筋保护层的评估

碳化试验：加速碳化条件下，测量混凝土保护层的碳化深度和发展规律

干湿循环试验：模拟干湿交替环境，评估材料性能的稳定性

5. 施工安装质量检测

尺寸偏差检测：包括长度、宽度、厚度、对角线差等几何尺寸的测量

外观质量检查：表面平整度、棱角完整性、裂缝、蜂窝等缺陷的识别与评定

预埋件位置精度：测量预埋件、预留孔洞的位置偏差，确保安装准确性

临时支撑可靠性：评估施工阶段临时支撑系统的稳定性和安全性

检测范围覆盖的产品类型与应用场景

1. 按结构形式分类

桁架钢筋混凝土叠合板：在预制底板中设置桁架钢筋，增强界面抗剪能力，是目前应用最广泛的类型

预应力混凝土叠合板：采用预应力技术的预制底板，具有更好的抗裂性能和跨越能力

带肋混凝土叠合板：预制底板带肋条，增加界面机械咬合力，提高整体性

双面叠合板：两侧均为预制层，中间现浇混凝土，常用于墙板结构

2. 按使用部位分类

楼板叠合板：用于建筑楼面系统，承受竖向荷载和水平力

墙板叠合板：用于建筑竖向承重或围护结构，包括承重墙板和剪力墙板

工业建筑专用叠合板：用于工业厂房、仓库等大跨度建筑

特殊功能叠合板：如防火叠合板、保温叠合板等具有特殊功能的复合构件

3. 按应用场景分类

新建建筑工程：设计阶段性能验证和施工阶段质量控制

既有建筑评估：对使用中的叠合板进行安全性鉴定和耐久性评估

产品质量认证：生产企业对产品进行型式检验和出厂检验

工程事故鉴定：针对出现质量问题的工程进行技术鉴定

4. 按建筑类型分类

住宅建筑叠合板：多高层住宅的楼板和墙板，强调经济性和施工效率

公共建筑叠合板：学校、医院、办公楼等公共建筑的楼板，注重使用性能和舒适性

工业建筑叠合板：厂房、仓库等工业建筑的屋面板和墙板，关注承载能力和耐久性

基础设施叠合板：桥梁、隧道等基础设施中的预制叠合构件

主要检测方法与技术原理

1. 结构性能试验方法

四点弯曲试验：在实验室条件下模拟简支板受力状态，通过两个加载点施加集中荷载。这种方法应力状态明确，便于理论分析，是叠合板抗弯性能测试的标准方法。试验过程中需要连续记录荷载值、跨中挠度、支座沉降和裂缝发展情况

均布加载试验：采用沙袋、水箱或气压袋施加均布荷载，更接近实际使用状态。这种方法操作复杂但能更好地反映板的真实受力性能，特别适用于大尺寸试件的测试

界面直剪试验：采用专门设计的剪切盒装置，对叠合板界面施加平行于界面的剪切力，直接测量界面抗剪强度。试验关键控制剪切面的对中和荷载的均匀施加

推出试验：测试抗剪连接件的性能，通过局部加载使连接件从混凝土中推出，记录荷载-滑移曲线和破坏模式

2. 无损检测技术

超声波检测：利用超声波在混凝土中的传播特性，检测内部缺陷、界面结合质量和混凝土均质性。通过测量声速、振幅和频率变化，可以定性评估叠合板的质量状况

冲击回波法：通过分析应力波在板内的传播和反射，检测板厚、内部缺陷和界面粘结质量。这种方法对板厚测量特别有效，精度可达毫米级

红外热成像检测：利用不同材料的热传导特性差异，通过表面温度分布检测内部脱空、缺陷和含水率变化。这种方法快速、大面积，适合现场普查

雷达检测：使用高频电磁波探测混凝土内部钢筋位置、保护层厚度和缺陷分布，非接触、高效率

3. 微破损检测方法

钻芯取样法：从叠合板中钻取圆柱体试件，直接观测界面结合情况，测试芯样强度。这是最直观的检测方法，但会对结构造成局部损伤，需谨慎选择取样位置

拉拔试验：在表面粘贴或预埋拉拔头，测量表层混凝土或界面粘结强度。该方法设备简单、操作方便，广泛用于现场检测

切片显微分析：将取样试件制成薄片，在显微镜下观察界面微观结构、裂缝特征和材料组成

4. 长期监测技术

应变长期监测：在关键部位安装应变传感器，长期监测使用过程中的应变变化，评估结构性能退化

环境参数监测：监测叠合板所处环境的温度、湿度、氯离子浓度等参数，分析环境作用的影响

振动特性监测：通过监测结构振动频率、阻尼比等动力特性的变化，间接评估结构损伤累积

5. 加速老化试验方法

盐雾加速试验：模拟海洋或除冰盐环境，加速钢筋锈蚀过程，评估叠合板的抗腐蚀性能

电化学加速锈蚀：通过外加电流加速钢筋锈蚀，在短时间内获得长期锈蚀的效果

湿热循环试验：模拟高温高湿环境，加速混凝土老化和钢筋锈蚀过程

主要检测仪器与设备

1. 结构加载设备

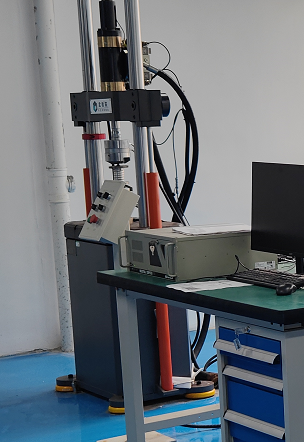

电液伺服加载系统：由液压源、伺服阀、作动器、控制器和测量系统组成，可控制加载速率和荷载值，实现荷载、位移或应变的多模式控制。最大加载能力通常为100-5000kN，适用于各类叠合板的结构性能试验

分配梁加载装置：配合加载系统实现四点弯曲加载，确保两个加载点荷载均匀分配。分配梁需要足够的刚度，防止加载过程中产生过大变形影响测试精度

均布加载设备：包括沙袋加载系统、水囊加载系统和气压加载系统。沙袋加载简单经济但劳动强度大;水囊加载便于控制但设备复杂;气压加载均匀性好但对密封要求高

反力架系统：提供试验所需的支座反力，包括门式反力架和地锚式反力架两种主要形式。需要根据试件尺寸和荷载大小设计相应的反力系统

2. 测量与监测仪器

高精度力传感器：测量加载力值，精度通常为0.5%-1%FS，需要定期校准确保测量准确性

位移传感器(LVDT)：测量挠度变形和支座沉降，量程一般为50-100mm，精度可达0.1%FS

电阻应变计：粘贴在混凝土表面或钢筋上，测量局部应变发展。需要做好防水防潮处理，确保长期稳定性

裂缝观测仪：包括裂缝显微镜和数字图像裂缝测量系统，可测量裂缝宽度和发展趋势。现代数字系统可实现裂缝的自动识别和跟踪

数据采集系统：同步采集多通道传感器信号，采样频率应满足试验要求。现代系统多采用分布式采集方案，支持远程监控和实时分析

3. 无损检测设备

超声波检测仪：包括脉冲发生、接收放大和信号分析模块，频率范围通常为20-200kHz。现代数字式仪器配备多种分析软件，可存储和回放测试数据

冲击回波测试系统：由冲击装置、传感器和信号分析仪组成，通过分析应力波传播特性评估结构内部状况

红外热像仪：检测温度分辨力可达0.1℃，空间分辨力与探测器阵列和镜头有关。需要配合专业分析软件进行图像处理和缺陷识别

探地雷达：由控制单元、天线和数据处理软件组成，天线频率决定了探测深度和分辨率，常用频率为500MHz-2.5GHz

4. 材料性能测试设备

压力试验机：测试混凝土立方体或圆柱体试件的抗压强度，最大压力一般为2000-5000kN

万能试验机：测试钢筋和连接件的力学性能，具有拉伸、压缩、弯曲等多种功能

混凝土碳化试验箱：控制CO₂浓度、温度和湿度，加速混凝土碳化过程

冻融试验机：自动控制冻融循环的温度变化和时间周期，模拟寒冷环境作用

相关仪器

　　叠合板性能检测方法和相应的仪器设备：万能试验机、压缩试验机、拉力试验机、三点弯曲试验机、温湿度试验箱、防火实验室设备、导热系数测试仪、声学吸收试验装置、导电测试仪、腐蚀试验设备、疲劳试验机、尺寸稳定性试验装置、粘接强度测试仪、拉力试验机、水密性测试设备等。

叠合板性能检测相关标准

　　DB37/T 5216-2022 混凝土叠合板应用技术标准

　　T/SCDA 122-2023 钢锭铣削型钢纤维混凝土钢筋桁架预制叠合板

　　T/SDCEAS 30008-2022 可拆卸支架预应力混凝土叠合板

　　T/ZBTA 04-2022 HH钢筋桁架高性能混凝土叠合板

　　T/ZZB 3006-2022 预制混凝土叠合板底板
