打浆机检测

概要：打浆机作为核心的原料预处理与纤维处理设备，其运行状态直接决定了最终产品的质量、生产效率及生产成本。一次意外的轴承失效或微小的动平衡偏差，都可能导致设备连锁损坏、工艺参数紊乱乃至生产线长时间停机，造成重大经济损失。因此，建立系统化、预防性的打浆机检测体系，不仅是设备管理的基本要求，更是保障连续化生产、实现精益化运营的战略性举措。本文旨在深入阐述打浆机检测的关键项目、涵盖范围、主流方法与专业仪器，为设备工程师、生产管理者及安全维护人员提供一套科学、实用的技术参考框架。

打浆机检测项目：电源电压、功率消耗、电流、打浆能耗、机械性能测试、运行速度、负载能力、功能性能测试、启停控制、调速性能、反转功能、打浆效果、打浆速度、安全性能测试、振动试验、噪音等级、耐蚀性、跌落试验等。

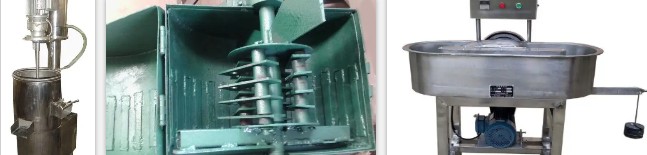

服务范围：工业、实验室、医药、食品、化工、环保、建筑、矿山、冶金、造纸、纺织、陶瓷、污水处理领域的立式打浆机、卧式打浆机、手持式打浆机、搅拌式打浆机、高剪切打浆机、气力打浆机、超声波打浆机等。

检测周期：一般3-7个工作日出具检测报告。

检测费用：请咨询在线工程师或直接拨打咨询电话。

打浆机检测的核心项目

一套完整的打浆机检测方案，旨在从设备可靠性、工艺符合性及运行经济性多维度进行评估，主要涵盖以下核心领域：

1. 电气与控制系统检测

电气安全检测： 检查主电机、控制柜的绝缘电阻、接地电阻是否达标，确保无漏电风险;核查主回路及控制回路的接线端子紧固度，防止因松动发热引发故障。

电机性能评估： 采用电机诊断仪，检测三相电流平衡度、满载电流与额定值的符合性，评估电机的实际负载状况与能效水平。同时监测电机运行时的振动与温升，作为辅助判断依据。

控制系统功能验证： 测试可编程控制器(PLC)的输入/输出点响应是否正常;验证变频器(若配备)的调速线性度、转矩输出稳定性及故障保护功能是否可靠;检查人机界面(HMI)参数显示、设定与报警功能的准确性。

2. 机械与结构完整性检测

主轴系统检测： 作为打浆机的核心传动部件，需重点检测主轴的径向跳动和轴向窜动量，判断其磨损与变形情况。同时，检查主轴与刀盘(或转子)连接键的配合状态，确保无松动。

轴承状态监测： 打浆机轴承(尤其是主轴轴承)通常在高负载、可能伴随冲击的条件下工作。通过振动分析与温度监测，评估轴承的磨损、疲劳与润滑状态，预测其剩余使用寿命。

转子(刀盘)动平衡检测： 高速旋转的转子若存在不平衡，将引发剧烈振动，加速轴承和机械密封的损坏。通过现场动平衡校正，可将振动值控制在安全范围内。

机械密封/填料函检测： 检查密封部位的泄漏情况、温升及磨损状态，评估其密封效能，防止浆料泄漏或外界空气进入影响工艺。

壳体与基础检查： 检查打浆槽体有无裂缝、异常变形或腐蚀减薄;检查设备地脚螺栓是否紧固，基础有无沉降或开裂。

3. 工艺性能与关键参数检测

打浆度(叩解度)一致性检测： 虽然打浆度主要在实验室对浆样进行测量，但需通过检测设备的运行稳定性(如功率波动、浓度控制)来保障其在生产过程中保持恒定。

功率/负荷监控： 实时监测主电机输入功率，是判断打浆强度、刀片磨损状态以及是否存在“打空”或过载堵料现象的直接依据。

浓度与流量监控(对于连续式打浆机)： 检查进浆浓度和流量的稳定性与准确性，这两个参数是影响打浆均匀性的重要工艺输入。

刀间隙检测与调整： 对于配备定位装置的盘磨机等，需定期校验并调整定刀与动刀之间的间隙，这是控制打浆强度和纤维形态的核心参数。

4. 振动、噪声与温度综合检测

全频谱振动分析： 在轴承座、电机支座等关键部位，采集振动速度、加速度的时域波形与频域频谱，用于诊断不平衡、不对中、机械松动、齿轮啮合缺陷、轴承故障等具体问题。

噪声水平监测： 监测设备整体噪声，异常噪声往往是内部磨损、撞击或气蚀的早期征兆。

关键点温度监测： 使用红外热像仪或点温仪，对轴承外壳、电机外壳、密封部位、减速箱体等进行温度扫描，发现局部过热点，预防故障发生。

5. 润滑系统状态检测

润滑油品分析： 定期取样送检，分析润滑油的运动粘度、水分含量、酸值以及金属磨粒的成分与数量(通过铁谱分析或光谱分析)，可判断内部磨损状态及油品劣化程度。

打浆机检测的适用范围

打浆机检测适用于各类使用场景和不同技术形态的设备。

按行业与应用划分：

造纸行业： 各类水力碎浆机、打浆机、精浆机、盘磨机(常压/压力盘磨)。检测重点在于保障纤维处理质量、能耗控制及设备连续运行能力。

食品加工行业： 用于果蔬、谷物打浆的高速打浆机、胶体磨。侧重卫生安全、易清洁性、物料温升控制及细度稳定性检测。

生物质能源与化工行业： 用于木质纤维原料预处理的撕碎机、研磨机。关注高负载下的结构强度、耐磨件寿命及故障预警。

按设备类型与结构划分：

间歇式打浆机(如槽式打浆机)：检测周期与其生产批次同步，重点关注批次间的一致性。

连续式打浆机(如锥形/圆柱形精浆机、连续盘磨机)：检测需在线或高频次进行，强调过程稳定性监控。

高低浓度打浆设备： 高浓设备检测更关注扭矩、功率和机械强度;低浓设备则更注重流量、浓度控制和泵送效率。

按检测阶段与目的划分：

新机安装验收检测： 验证设备基础安装质量、对中精度、空载/负载性能是否达到合同技术规范。

周期性预防性维护检测： 按照预定周期(如月度、季度)进行的例行检查与状态评估。

预测性(状态)维修检测： 基于在线或定期采集的数据趋势分析，在故障发生前有计划地安排维修。

故障后诊断检测： 设备突发故障后，利用检测手段定位根本原因，指导修复并防止复发。

打浆机检测的主要方法

感官与简易工具检测：

目视检查： 观察泄漏、锈蚀、裂纹、异常火花、仪表指示等。

听觉判断： 经验丰富的维护人员可通过听音辨别轴承异响、叶片碰撞、松动敲击等。

触觉检查： 用手背感知异常温升，用敲击法判断基础空洞。

简易工具： 使用扳手检查紧固件，塞尺初步测量间隙，百分表测量轴窜动与跳动。

振动分析法：

整体振动值评估： 测量振动速度的有效值(RMS)，对照ISO 10816等标准，判断设备处于“良好”、“允许”、“警戒”或“停机”状态。

频谱分析： 将复杂的振动信号分解为不同频率成分的集合。通过识别频谱图中与设备各部件(如转子工频、轴承故障频率、齿轮啮合频率等)对应的特征峰及其变化，进行故障诊断。

时域波形分析： 观察振动波形的形状(如是否存在冲击脉冲)，用于诊断轴承和齿轮的局部缺陷。

油液分析技术：

理化指标分析： 检测油品的粘度、水分、酸值等，判断其是否满足润滑要求。

磨损颗粒分析： 通过铁谱分析在显微镜下观察磨粒的形态、大小和成分，推断磨损类型(如疲劳磨损、切削磨损);通过发射光谱分析定量检测油中各种金属元素的含量，追踪特定部件的磨损趋势。

红外热成像技术：

将物体表面的红外辐射转化为可视化的热图。用于快速扫描电气接头(是否过热)、轴承箱体(温度分布是否均匀)、保温层(是否失效)及液压系统，发现潜在隐患。

对中与几何测量技术：

使用激光对中仪，高效、高精度地校正电机与打浆机主轴之间的平行不对中和角度不对中，这是减少振动、延长联轴器和轴承寿命的关键步骤。

使用激光跟踪仪或三维扫描仪，用于大型设备安装或大修后的基础平面度、同轴度等几何精度检测。

检测常用仪器及其功能简介

1. 振动检测与分析仪器

便携式振动分析仪/数据采集器： 集振动传感器(加速度计)、数据采集、频谱分析功能于一体。是实施设备状态监测和故障诊断的主力工具。高级型号具备自动诊断建议、路径巡检和趋势跟踪功能。

在线振动监测系统： 在关键设备上永久安装振动传感器，数据连续传输至监控系统，实现24/7实时监测与报警，适用于大型、高速或无人值守的重要打浆机。

2. 电气检测仪器

电机综合诊断仪： 可测量电机的电流、电压、功率、功率因数，并进行电动机电流特征分析，诊断转子断条、气隙偏心等电气故障。

绝缘电阻测试仪(兆欧表)： 测量电机绕组、电缆的绝缘电阻，评估其绝缘健康状况。

热像仪(红外热像仪)： 非接触式检测电气柜、接线端子、电机外壳的温度分布，定位过热故障点。

3. 对中与几何量测仪器

激光对中仪： 通过发射和接收激光束，实时显示两个旋转轴在水平和垂直方向上的偏移量和角度差，并指导调整。精度可达0.001mm，操作简便高效。

激光测距仪与电子水平仪： 用于检测设备安装的基础标高、水平度及空间尺寸。

4. 油液分析仪器

粘度计： 测量润滑油的运动粘度。

油品水分测定仪： 快速测定油中水分含量。

发射光谱仪： 实验室仪器，可同时分析油样中20多种金属元素的含量，监控磨损趋势。

铁谱分析仪： 包括直读式和分析式，通过磁场分离油中磨粒，在显微镜下进行观察与分析，是诊断磨损机理的利器。

5. 通用与辅助工具

超声检测仪： 通过检测高频声波，可用于发现压缩空气泄漏、真空泄漏以及早期轴承故障(比振动更早)。

数字万用表、钳形电流表： 基础电气参数测量工具。

工业内窥镜： 用于观察打浆机内部(如刀盘磨损情况、槽体内部腐蚀)等肉眼无法直接查看的部位。

参考标准

　　JJG (轻工)71-2000 LAMPEN 球磨打浆机

　　GH/T 1273-2019 涡轮式水果打浆机

　　EN 1034-14-2005 机械安全 造纸机械和纸张精整设备的设计和制造的安全要求 第14部分:打浆机

　　QB/T 1570-1992 槽式打浆机刀

　　QB/T 1702.6-1993 三道打浆机

　　QB/T 2980-2008 23升打浆机

　　T/QZZN 02-2022 全自动真空打浆机

　　T/QZZN 07-2021 液压升降智能打浆机

相关仪器设备

　　打浆机检测涉及的仪器包括：

功率分析仪：用于测量打浆机的功率消耗。通过连接到打浆机的电源线路上，功率分析仪可以监测和记录打浆机的电流、电压和功率等参数，以评估其能耗和效率。

振动测试仪：测量打浆机在运行过程中的振动水平和频率，以评估其工作稳定性和振动抗性。

声学测试仪器：测量打浆机在运行时产生的声音水平和频谱，以评估其噪音水平和声学效果。

温度计：测量打浆机在不同部位的温度，以评估其散热性能和温度变化对工作效果的影响。

流量计：测量打浆机的进出液体流量，以评估其工作效率和流量调节性能。

压力计：测量液体在打浆机中的压力变化，以评估其压力调节和控制性能。

液位计：测量打浆机中的液位高度，并监测液位的变化，以评估其液位控制和稳定性能。
